Flowchart-Editor

​x

flowchart TD
​
Start([Start]) --> IO1[/ Ausgabe: <br> Los gehts /]
IO1 --> O1[ Magie ]
O1 --> V1{ Magie <br> funktioniert? }
V1 -->| nein | O2[ Mehr Magie ]
O2 --> V1
V1 --->| ja | Stop([ Stop ])
​

⇱

Start/Stop

Start

Start([ Start ])

Stop

Stop([ Stop ])

Operationen

Allgemeine Syntax

Operation[ Beschreibung der Operation ]

Beispiele

(1) Zur Variable i wird 1 dazuaddiert

O1[ i = i + 1 ]

(2) Variable i erhält den Wert 2 * (Vorheriger Wert von i + 1)

Um Klammern nutzen zu können, muss die Beschreibung der Operation von Anführungszeichen umschlossen sein.

O1[" i = 2 * (i + 1) "]

Ein- und Ausgabe

Allgemeine Syntax

EinAusgabe[/ Beschreibung der Ein-/Ausgabe /]

Beispiele

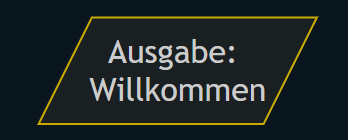

(1) Ausgabe des Texts: Willkommen
Der br-Tag (<br>) sorgt für einen Zeilenumbruch

IO1[/ Ausgabe: <br> Willkommen /]

(2) Nutzer gibt einen Wert für die Variable Nutzername ein

IO1[/ Eingabe von Nutzername /]

Verzweigungen

Allgemeine Syntax

Verzweigung{ Bedingung } -->| ja | O1[ Beschreibung der Operation ])
Verzweigung -->| nein | O2[ Beschreibung der Operation ]

Beispiele

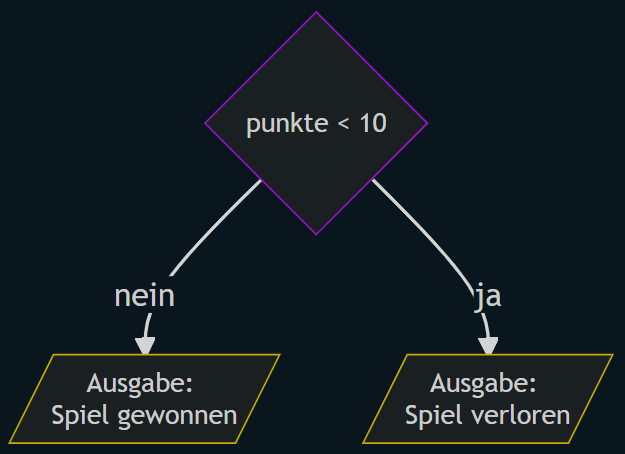

(1) Wenn der Wert der Variable punkte kleiner als 10 ist, wird ausgegeben, dass das Spiel verloren wurde. Sonst (punkte >= 10) wird ausgegeben, dass das Spiel gewonnen wurde.

V1{ punkte < 10 } -->| nein | IO1[/ Ausgabe: <br> Spiel gewonnen /]

V1 -->| ja | IO2[/ Ausgabe: <br> Spiel verloren /]

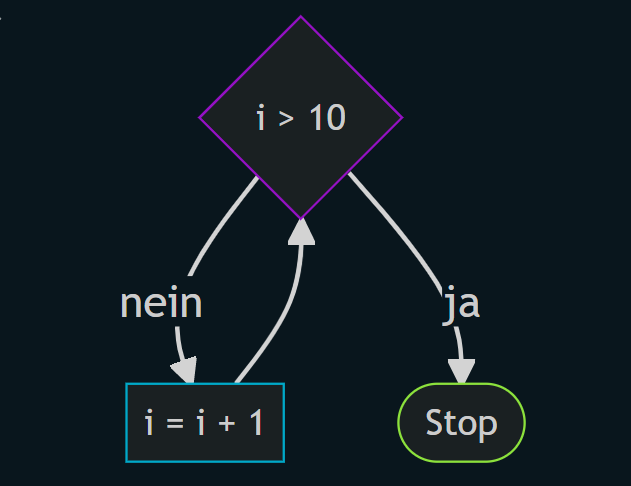

(2) Zur Variable i soll solange 1 dazuaddiert werden, bis ihr Wert > 10 ist. Dann soll das Programm beendet werden.

V1{ i > 10 } -->| nein | O1[ i = i + 1 ]
V1 -->| ja | Stop([ Stop ])
O1 --> V1

Unterprogramme

Allgemeine Syntax

Unterprogramm[[ Name des Unterprogramms ]]

Beispiele

(1) Unterprogramm mit dem Namen starte_spiel

U1[[ starte_spiel ]]

(2) Unterprogramm mit dem Namen maximum_bestimmen und Parameter scores

Um Klammern in der Beschreibung nutzen zu können, muss die Beschreibung von Anführungszeichen umgeben sein.

U1[[" maximum_bestimmen(scores) "]]
